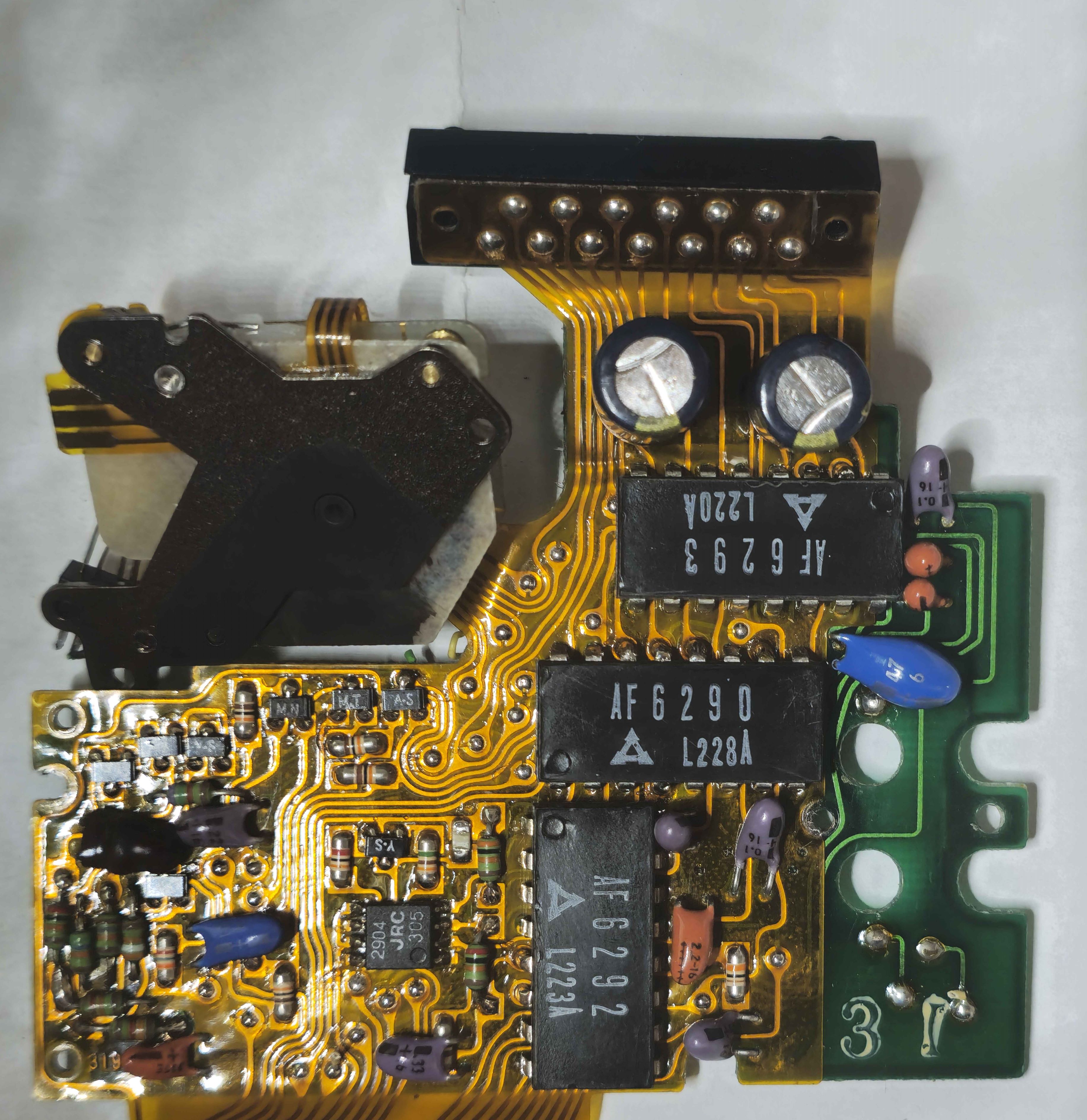

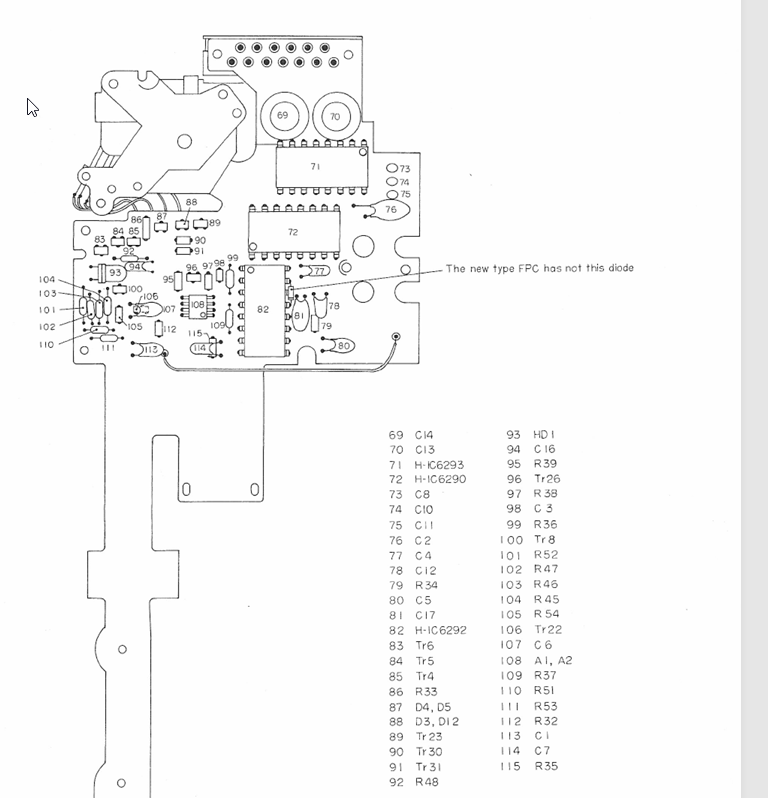

Carte des condensateurs / Capacitors RZ67

Resume

Repère	Valeur	Tension	Type	Statut
C14 (69)	470 µF	6,3 V	électrolytique	confirmé
C13 (70)	470 µF	6,3 V	électrolytique	confirmé
C2 (76)	47 µF	6 V	tantale orange	confirmé
C4 (77)	1,5 µF	16 V	tantale violet	OK
C12 (78)	0,1 µF	16 V	tantale violet	OK
C17 (81)	2,2 µF	16 V	tantale violet	OK
C16 (94)	22 µF	16 V	tantale violet	probable
C6 (107)	10 µF	6 V	bleu dipped	à confirmer
C1 (113)	3,3 µF	25 V	tantale orange (335E)	probable
C7 (114)	33 µF	16 V	tantale violet	probable
C8 (73)	0,1 µF	16 V	tantale violet	probable
C10 (74)	2,2 µF	16 V	tantale orange	probable
C11 (75)	3,3 µF	25 V	tantale orange (335E)	OK
C5 (80)	0,1 µF	16 V	tantale bleu	OK
C3 (98)	?	?	CMS / SMD	inconnu
